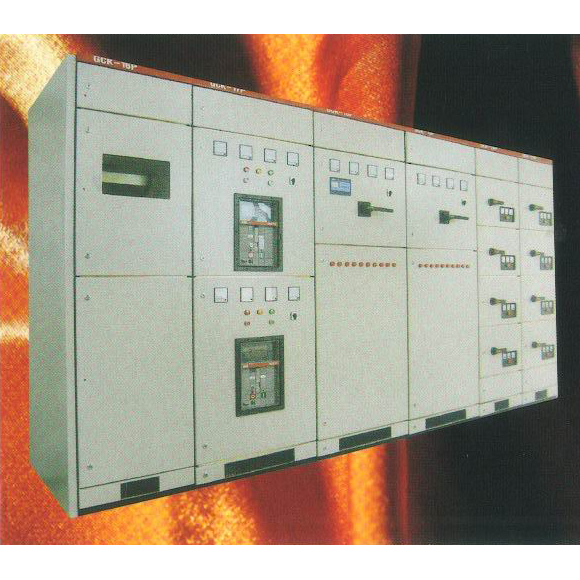

GCK型低压抽屉式开关柜

GCK型低压抽屉式开关柜

  • 所属分类:低压配电柜
  • 浏览次数:
  • 发布日期:2020-09-04 15:15:35
  • 产品概述
  • 性能特点
  • 技术参数

86系列插座箱:

GCK系列开关柜适用于工矿企业,三相交流频率50HZ、额定电压380V至600V,电力系统的一次。配电和以异步电动机为主要控制对象的二次配电或控制设备,亦适用于车站、码头、高层建筑,尤其适用于发电厂、变电站、石油、化工、冶金、机械、轻工生产线的电动机的群控系统和现场控制装置,如配以适当的接口还可以与PC (程序控制器)或微机处理器组成供配电自动控制系统。


结构特点:

控制柜的主要特点是能够灵活地根据所需的各单元线路线方案进行任意组合,且一旦发生故障时,可以在很短时间内将单元抽出,换上备用单元继续使用,相同单元可在任一-柜上互换。单元隔空设置通风道,柜顶上设有压力释放装置,用于释放配电柜内部故障时产生的高压游离气体。


基本电气参数:

1.额定绝缘电压交流 380V

2、额定工作电压交流 660V

3、控制电动机容量 300KW

4、机械寿命(次) 500

5、额定工作电流: (A)

水平母线:1600、2000、2500、3150、4000

垂直母线:400、 630、 800、 1000、 1250、1600

受电电路:1000、 1600、2000、2500、 3150、4000

馈电电路电流:630

一次接插件:100、160、 250、 400

二次插件:15

6、额定短时耐受电流 (ls)

有效值KA/s30、50、80

峰值KA 105

7、耐压V/1min 2500

8、分断能力(Ka)30、 50、80

配电箱的开关柜具有一般的控制保护功能,相线和中性线可同时断开或连接。符合安全功耗和维护规范。配电部分根据配电原理和功耗属性进行配置。可分为照明,空调插座,计算机插座,通用电源插座,厨房插座,浴室插座和其他配电电路,以防止和防止由于电路过载,电气火灾而引起的线路老化电路中的电气装置发生故障的现象并影响其他电气设备的正常运行。同时,它也适用于维护。在配电电路中设置了具有远程开关功能的继电器。该继电器使用电磁联锁继电器或静态继电器,能耗低。无能耗继电器。

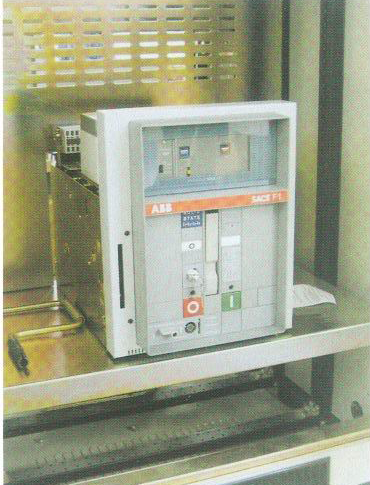

抽屉式配电柜:抽屉式配电柜是安全的配电设备之一。它由钢板制成。橱柜配有抽屉。每个电气组件都安装在抽屉中以形成独立的功能。单元。抽屉式配电柜的可靠性,互换性和安全性高于上述两个配电柜。配电柜厂家适用于需要高可靠性电源的集中控制配电中心。电源照明配电柜:电源照明配电柜使用封闭的设备,安全级别根据应用程序的要求而变化。配电柜主要用于低电平配电设备,例如B.用于工矿企业生产现场的配电控制。


高压配电柜


高压环网柜通常分为三种类型:空气边缘,全边缘和SF6边缘。它们用于切换负载电流,中断变压器的短路电流和开路电流,以及在一定距离上控制和保护架空线和电缆线的充电电流。它是环形网络和终端电源的重要交换设备。在机柜中,气动负载开关主要是产气,压缩和真空开关。边缘为SF6的负载开关为SF6类型。由于SF6气体封闭在外壳中,因此看不到它形成的隔板。


环形网络机柜中的负载开关通常需要三个位置,即关闭负载,断开电路连接和接地。气体发生,压缩和SF6负载开关可在三个位置轻松触及,而真空灭弧型只能打开且不能隔离。因此,增加了在负载开关前面带有隔离开关的常规真空负载环网开关设备。形成隔离裂缝。
